超聲波液體流量測量

Bronkhorst ES-FLOW™ 超聲波技術

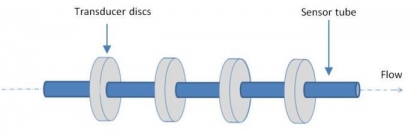

Bronkhorst? ES-FLOW™ 流量計的運行基于超聲波在微小的直傳感器管內的傳播，無障礙物或死區。在傳感器管外表面有多個傳感器盤，通過徑向振蕩產生超聲波。每個傳感器都可發送和接收，因此所有的上行和下行組合都被記錄和處理。通過準確測量記錄之間的時間差（納秒范圍），可以計算出流速和聲速。ES-FLOW™可測量0-1500 ml/min的液體體積流量。

由于儀表能檢測被測液 體的實際聲速，因而無需對每種液體進行重新校準。

產品鏈接: ES-FLOW™

其他（傳統）超聲波流量測量原理

(來源：維基百科。請注意，這些技術與Bronkhorst在其ES-FLOW系列中應用的技術完全不同，因此無法進行比較。)

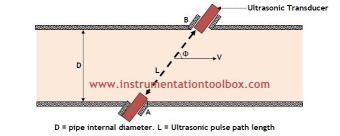

時差法原理 超聲波流量計測量在流動流體中傳播的超聲波脈沖的傳播時間差。這個時間差是流體沿超聲波束路徑的平均速度的量度。通過使用絕對傳播時間，可以計算平均流體速度和聲速。該測量原理僅適用于大口徑管和大量程。

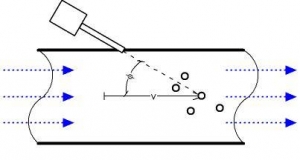

多普勒效應原理 超聲波流量計量的另一種方法也不適用于超小的流量，采用多普勒頻移，該頻移是由超聲波束從聲波反射材料（例如流動流體中的固體顆?；驃A帶的氣泡）或流體本身的湍流（流體是清潔的）反射產生的。
