Bronkhorst與 Veco Precision一起致力開發Bronkhorst核心部件之一：層流元件。層流元件是Bronkhorst流量計的機械心臟。為什么說層流元件是流量計的關鍵部件呢？

熱式質量流量計

熱式質量流量計測量氣體的質量流量，采用加熱元件和溫度傳感器的組合，使用熱力學原理推導實際流量。溫度、壓力或密度變化需要少量校正并且很準確，尤其是在測量小流量時。

層流元件-核心部件

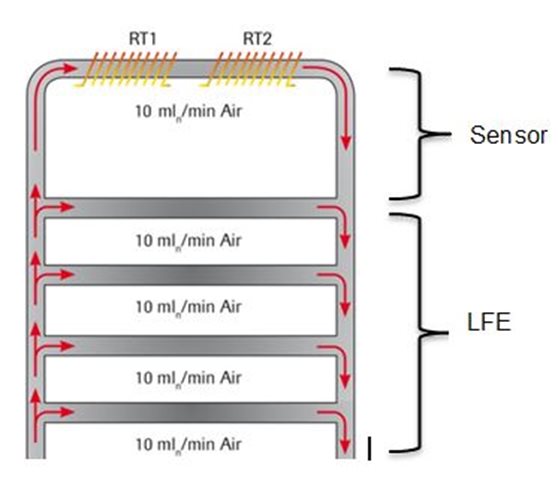

圖1 所示層流元件是基于旁路原理的熱式質量流量計的核心部件。層流元件(LFE)的功能是產生分流。對于基于旁路原理的熱式質量流量計，質量流量在主流道的旁路中測量。由于LFE的特定尺寸，可以產生與毛細傳感器管相同的線性壓力/流量特性。

Veco Precision 蝕刻的薄堆疊板用于創建層流元件，可測量非常小到中等大小流量(< 1 mln/min 到20 ln/min)。旁路是內徑0.2mm的毛細管，可滿足快速響應和低耗能要求，因為只需要加熱一小部分管道。

化學蝕刻金屬零部件工藝

為了創造行業產品，制造商須實現產品的小型化，從而實現組件的小型化。對于層流元件中的流盤，我們采用了化學蝕刻工藝，這是一種微精密零件的制造方法。

化學蝕刻

化學蝕刻（也稱光化學加工和化學銑削）既快速又經濟，精度也很高。無需高昂的工具或機械，即可生產復雜、多層次、多功能、高精度的零件。相較“傳統”機器工藝（如CNC加工、沖壓、金屬絲腐蝕）以及“更現代”的工藝（如激光切割和電化學加工），化學蝕刻具有靈活性和可擴展性，提供了從原型機到大規模生產的具有競爭力的替代方案?？焖僭涂稍趲滋靸?nèi)根據圖紙生產出來。

主要優勢

• 無應力和毛刺零件
• 微米尺寸
• 嚴格公差
• 應用材料廣泛
• 厚度從25um到2mm
• 圓孔、銳邊、直邊或異形邊
• 快速成型
• 制造成本效應
• 靈活性，便于修改

氣體流量測量

流量測量同溫度、壓力和液位測量一樣被視為“需要知道”的工藝參數之一。準確的氣體質量流量測量對于許多工業和實驗室過程的操作和控制至關重要。

EL-FLOW Prestige質量流量計

EL-FLOW Prestige?氣體熱式質量流量計是下一代Bronkhorst氣體質量流量計/控制器。幾乎所有的核心部件都經過了重新設計，升級和改進。Bronkhorst在該系列引入了“溫差平衡”技術，確保良好的傳感器穩定性。
